Casos Prácticos

Ejemplos de proyectos geotérmicos en los que hemos proporcionado consultoría técnica desde el diseño hasta la puesta en marcha

Proyectos Diversos, Soluciones Específicas

Cada proyecto geotérmico presenta características únicas que requieren soluciones técnicas adaptadas a las condiciones específicas del terreno y del edificio.

Los casos que presentamos ilustran diferentes tipos de instalaciones geotérmicas y los desafíos técnicos que pueden surgir durante su implementación. Describimos las decisiones técnicas tomadas y cómo se resolvieron las particularidades de cada proyecto.

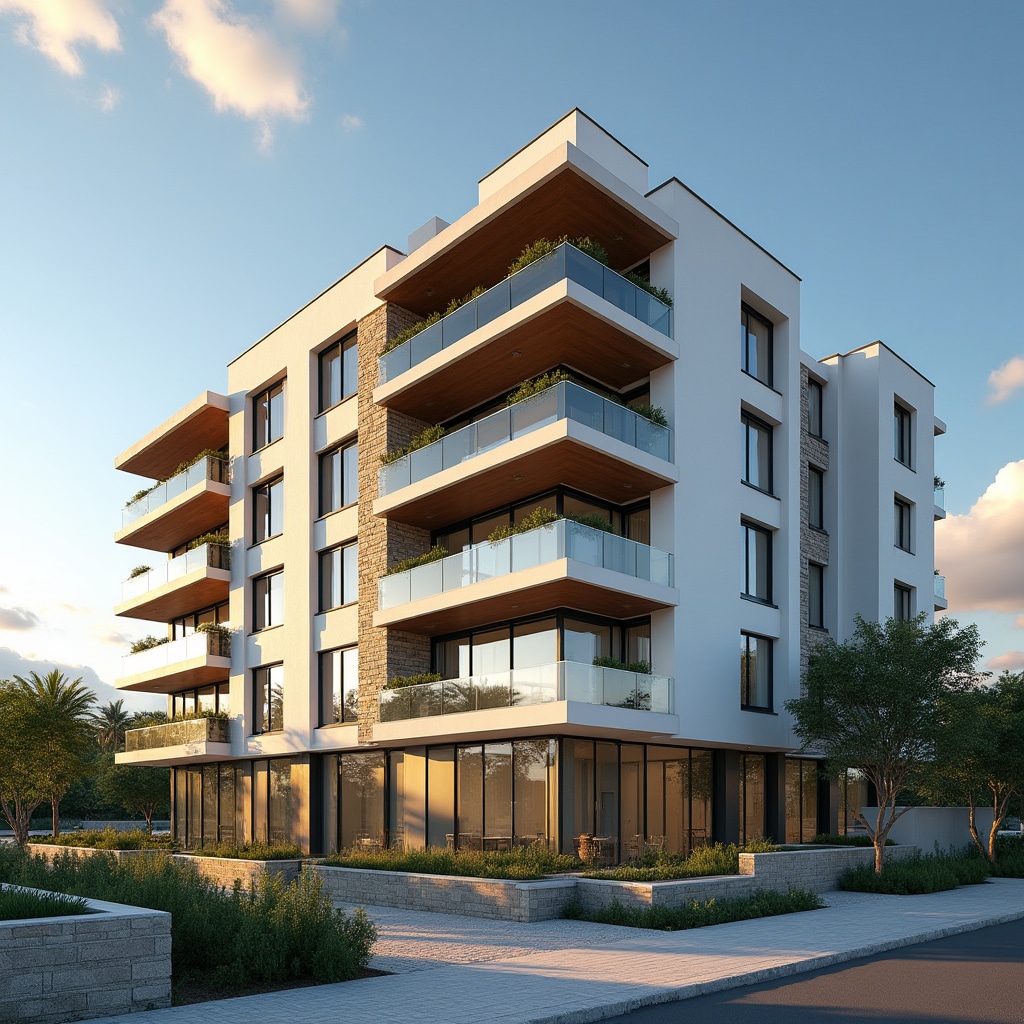

Edificio residencial multifamiliar con sistema geotérmico
Edificio Residencial Multifamiliar

Sistema Geotérmico en Edificio de 24 Viviendas

Comunidad de Madrid
Edificio de nueva construcción
Superficie climatizada: 2.400 m²

Desafío Técnico

El proyecto requería climatización mediante sistema geotérmico centralizado para un edificio multifamiliar. La parcela disponible tenía limitaciones de espacio para el campo de sondas, y la geología local presentaba capas de suelo con diferentes características térmicas.

Solución Implementada

Realizamos test de respuesta térmica en dos ubicaciones de la parcela para caracterizar las propiedades térmicas del terreno. El diseño final incluyó 12 perforaciones verticales de 120 metros de profundidad, con separación optimizada para aprovechar el espacio disponible sin interferencia térmica significativa.

El sistema se integró con distribución por suelo radiante en cada vivienda, permitiendo temperaturas de impulsión de 35°C en calefacción. La configuración centralizada incluye sistema de contabilización individual del consumo energético de cada vivienda.

Vivienda Unifamiliar

Instalación Geotérmica con Colectores Horizontales

Provincia de Valencia
Vivienda unifamiliar aislada
Superficie climatizada: 280 m²

Desafío Técnico

Los propietarios disponían de parcela con jardín amplio y buscaban una solución geotérmica económicamente viable. El terreno presentaba buenas características de conductividad térmica por alto contenido de humedad natural, pero requería evaluar si era apropiado para colectores horizontales.

Solución Implementada

El estudio de viabilidad determinó que la configuración con colectores horizontales era técnicamente viable y económicamente ventajosa en este caso. Se instalaron 600 metros de tubería en configuración de trincheras a 1,5 metros de profundidad, ocupando 400 m² del jardín.

El diseño consideró la zona de influencia térmica para permitir el uso del jardín sin afectar al rendimiento del sistema. La bomba de calor se dimensionó para proporcionar calefacción, refrigeración y agua caliente sanitaria. El sistema de distribución combina suelo radiante en planta baja y radiadores de baja temperatura en planta superior.

Instalación de colectores horizontales en jardín

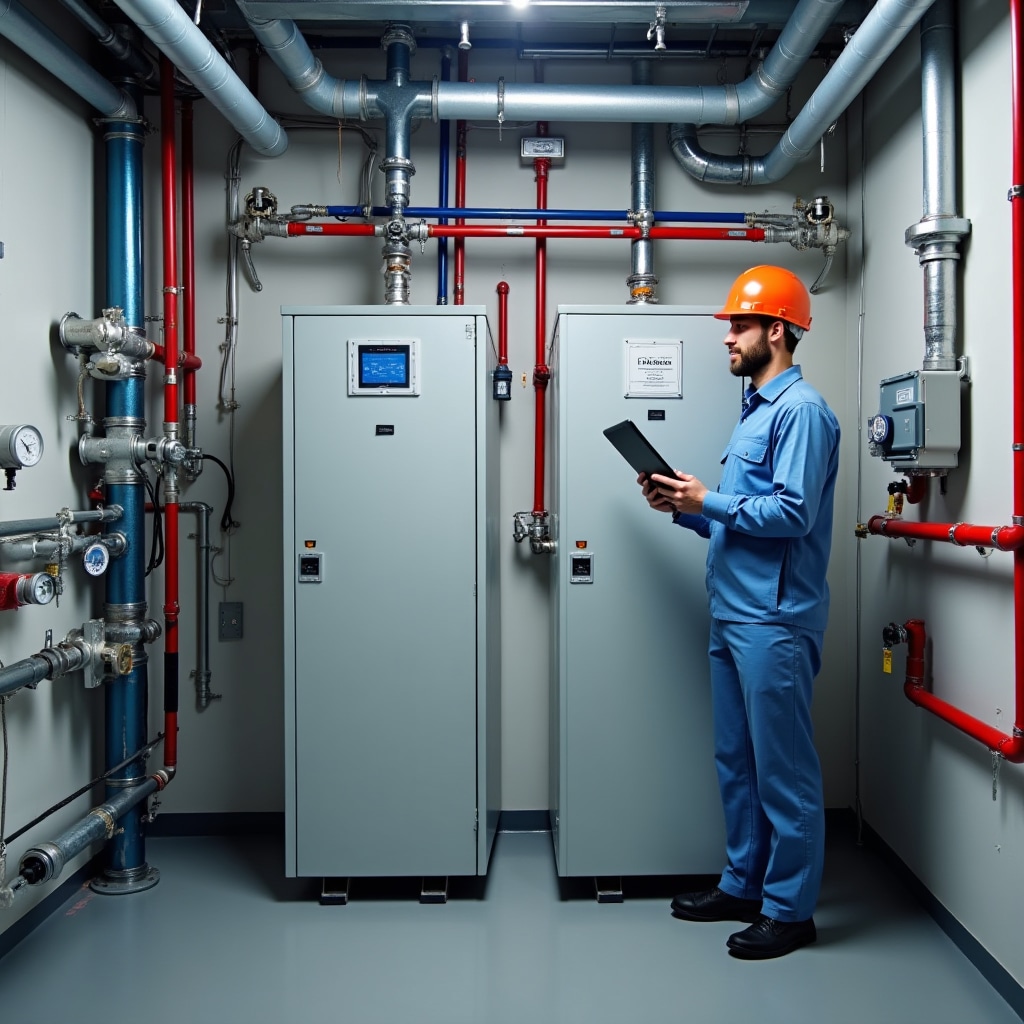

Edificio de oficinas con sistema geotérmico
Edificio de Oficinas

Sistema Geotérmico para Edificio Terciario

Región de Murcia
Edificio de oficinas
Superficie climatizada: 1.800 m²

Desafío Técnico

El edificio requería sistema de climatización con demanda variable según ocupación y horario de oficina. La carga térmica de refrigeración era significativamente mayor que la de calefacción debido a las ganancias internas por equipos informáticos e iluminación. Era necesario evaluar el equilibrio térmico del terreno a largo plazo.

Solución Implementada

El diseño incluyó análisis de balance térmico anual para verificar que el terreno no se sobrecalentaría por extracción neta de calor durante los meses de verano. Se implementaron 8 perforaciones de 140 metros con configuración que permite regeneración térmica del terreno.

El sistema se integró con fancoils de alta eficiencia que aprovechan las temperaturas de trabajo de la bomba de calor geotérmica. Se incluyó sistema de control que ajusta la potencia según demanda real de cada zona, optimizando el consumo energético. La puesta en marcha incluyó período de monitorización para verificar el comportamiento térmico del terreno durante el primer ciclo estacional completo.

Aspectos Técnicos Relevantes de los Proyectos

Importancia del Estudio de Viabilidad

Los test de respuesta térmica proporcionan datos precisos de conductividad del terreno que son fundamentales para un dimensionamiento correcto. En varios proyectos, los valores medidos diferían significativamente de las estimaciones iniciales basadas en tablas genéricas.

Balance Térmico del Terreno

En edificios con demanda asimétrica de calefacción y refrigeración, es necesario analizar el balance térmico anual. Un desequilibrio significativo puede afectar al rendimiento del sistema a largo plazo si no se considera en el diseño.

Coordinación con Calendario de Obra

Las perforaciones geotérmicas deben ejecutarse en el momento apropiado del proceso constructivo. La coordinación temprana con la constructora evita interferencias con otras actividades de obra y optimiza los tiempos de ejecución.

Integración con Sistema de Distribución

El rendimiento del sistema geotérmico depende significativamente de las temperaturas de trabajo del sistema de distribución interior. La combinación con suelo radiante o radiadores de baja temperatura maximiza la eficiencia energética.

Desafíos Técnicos Comunes

Situaciones que requieren soluciones específicas en proyectos geotérmicos

Geología Heterogénea

Terrenos con capas de diferente conductividad térmica requieren análisis detallado para determinar la profundidad óptima de perforación. En algunos casos, es necesario ajustar el diseño según los resultados de las primeras perforaciones.

Limitaciones de Espacio

Parcelas con superficie limitada requieren optimizar la configuración del campo de sondas. Es necesario calcular la separación mínima entre perforaciones que evite interferencia térmica manteniendo el rendimiento del sistema.

Presencia de Nivel Freático

El nivel freático puede mejorar el rendimiento del sistema por convección térmica, pero también requiere consideraciones específicas durante la perforación y el sellado de sondeos para cumplir con normativa ambiental.

Demanda Energética Variable

Edificios con ocupación intermitente o demanda muy variable requieren sistema de control que ajuste la operación según necesidades reales. El dimensionamiento debe considerar tanto la potencia pico como el perfil de uso habitual.

Cómo Abordamos Cada Proyecto

Nuestra metodología se adapta a las particularidades de cada situación, pero siempre sigue principios técnicos fundamentales.

01

Análisis de Condiciones Iniciales

Evaluamos características del edificio, demanda energética estimada, condiciones del terreno según información geotécnica disponible y restricciones del proyecto constructivo.

02

Estudio de Viabilidad Técnica

Realizamos cálculos preliminares de dimensionamiento y, cuando el proyecto lo justifica, test de respuesta térmica para obtener datos precisos del terreno.

03

Diseño Detallado

Desarrollamos ingeniería de detalle con especificaciones completas del sistema geotérmico y su integración con el resto de instalaciones del edificio.

04

Supervisión y Verificación

Supervisamos las fases críticas de la ejecución y verificamos el funcionamiento del sistema completo antes de la entrega final.

¿Tiene un Proyecto Geotérmico en Desarrollo?

Podemos revisar la viabilidad técnica de su proyecto y explicar las consideraciones específicas que requiere la instalación geotérmica.
